Qué es un multímetro y cómo se usa paso a paso

Introducción

Si te estás iniciando en la electrónica o necesitas diagnosticar fallas en circuitos eléctricos, saber cómo usar un multímetro es una habilidad esencial que todo técnico, estudiante o aficionado debe dominar. Este instrumento versátil te permite medir voltaje, corriente y resistencia, convirtiéndose en tu mejor aliado para reparaciones y proyectos electrónicos.

En Astros Electrónica, ubicados en Santa Rosa Jáuregui, Querétaro, ayudamos diariamente a estudiantes y técnicos a elegir y utilizar correctamente sus herramientas de medición. En esta guía completa aprenderás desde qué es un multímetro hasta cómo realizar mediciones precisas sin dañar tus componentes o el instrumento.

Tabla de contenidos

• ¿Qué es un multímetro y para qué sirve?
• Partes principales de un multímetro
• Tipos de multímetros: analógico vs digital
• Cómo usar un multímetro paso a paso
• Mediciones básicas con ejemplos prácticos
• Errores comunes al usar un multímetro
• Consejos de seguridad
• Preguntas frecuentes

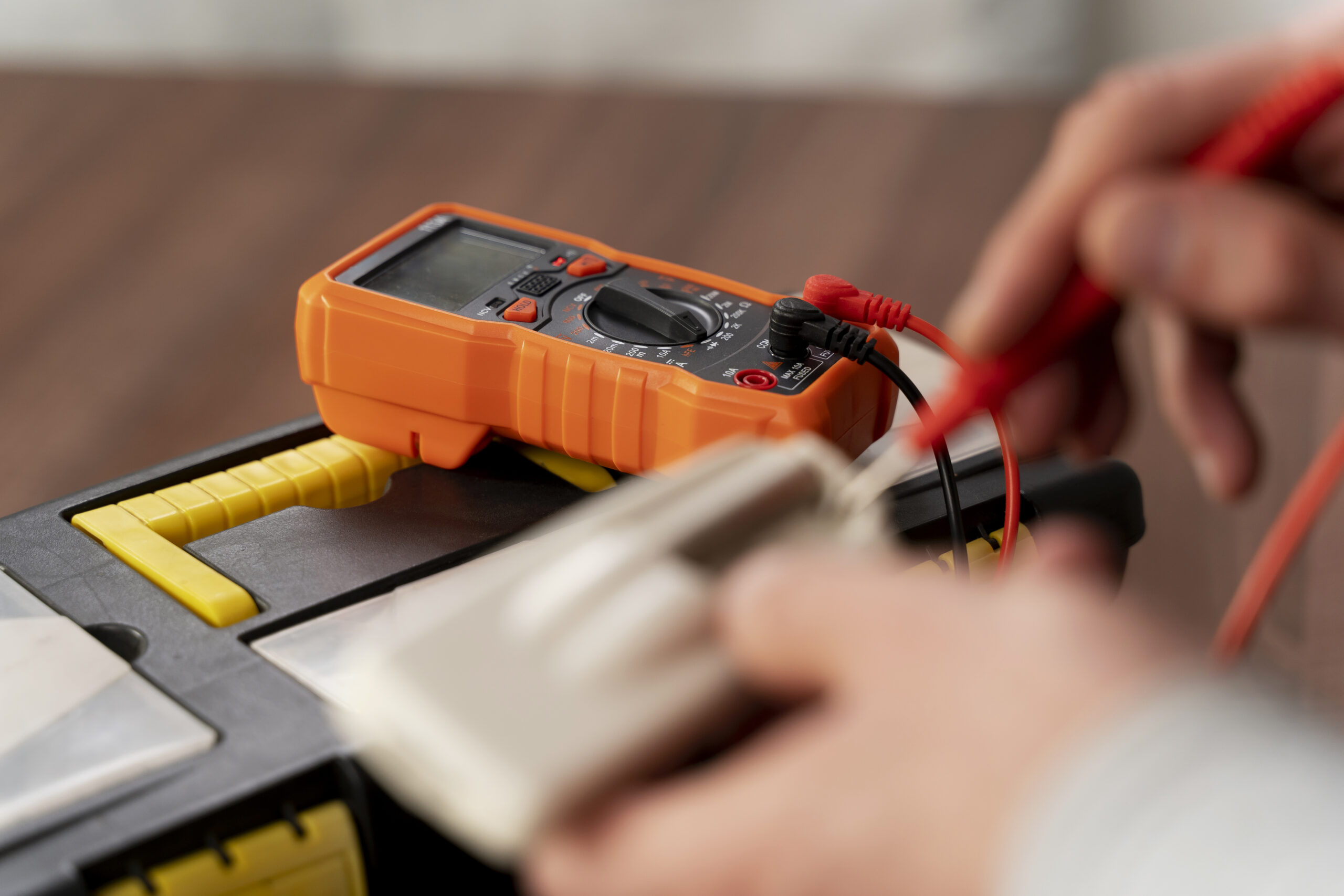

¿Qué es un multímetro y para qué sirve?

Un multímetro (también llamado polímetro o tester) es un instrumento de medición electrónico que combina varias funciones en un solo dispositivo. Su nombre proviene de “múltiples mediciones”, ya que puede medir:

• Voltaje (tensión eléctrica en voltios): la diferencia de potencial eléctrico entre dos puntos
• Corriente (intensidad en amperios): el flujo de carga eléctrica que circula por un conductor
• Resistencia (oposición al flujo eléctrico en ohmios): la propiedad que dificulta el paso de la corriente

Algunos modelos avanzados también miden capacitancia, frecuencia, temperatura y pueden probar continuidad en cables y circuitos.

Aplicaciones prácticas del multímetro

Este instrumento es indispensable para:

• Diagnosticar fallas en equipos electrónicos
• Verificar si una batería está cargada
• Comprobar la continuidad de cables y fusibles
• Medir el voltaje de tomacorrientes
• Identificar componentes dañados en tarjetas electrónicas
• Realizar proyectos de Arduino y electrónica DIY

Partes principales de un multímetro

Antes de aprender a usar un multímetro, debes familiarizarte con sus componentes básicos:

1. Pantalla de visualización

En los multímetros digitales muestra los valores numéricos de las mediciones. Los analógicos tienen una aguja indicadora sobre una escala graduada.

2. Selector rotatorio (perilla central)

Permite elegir qué magnitud deseas medir y en qué rango. Es como cambiar de canal en la TV: cada posición te da una función diferente. Las posiciones típicas incluyen:

• V~ o ACV: Voltaje en corriente alterna (la electricidad de tu casa que cambia de dirección 60 veces por segundo)
• V— o DCV: Voltaje en corriente directa (como las pilas y baterías, que tienen polo + y -)
• A~ / A—: Corriente alterna o directa (la cantidad de electricidad que fluye)
• Ω: Resistencia (el símbolo omega que parece una herradura)
• Continuidad: Señal sonora para verificar si hay un camino cerrado por donde pueda pasar la electricidad

3. Puntas de prueba (cables o terminales)

• Punta roja: Conexión positiva (+), se conecta al terminal COM o VΩmA
• Punta negra: Conexión negativa o tierra (-), siempre en el terminal COM

4. Terminales de conexión

• COM: Terminal común (negro)
• VΩmA: Para medir voltaje, resistencia y corriente baja
• 10A: Para mediciones de corriente alta (usar con precaución)

Tipos de multímetros: analógico vs digital

Multímetro analógico

Utiliza una aguja que se mueve sobre una escala graduada. Aunque son menos comunes hoy en día, algunos técnicos los prefieren para detectar variaciones rápidas en las mediciones.

Ventajas:

• No requieren batería para medir voltaje y corriente
• Buenos para ver fluctuaciones en tiempo real

Desventajas:

• Menor precisión
• Lectura más difícil de interpretar

Multímetro digital

Muestra los valores en una pantalla LCD numérica. Es el tipo más usado actualmente.

Ventajas:

• Mayor precisión y facilidad de lectura
• Funciones adicionales (continuidad sonora, retención de datos)
• Resistencia automática de rango (auto-ranging)

Desventajas:

• Requieren batería
• Más costosos que los analógicos básicos

En Astros Electrónica encontrarás multímetros digitales de marcas confiables como Steren y Truper, ideales tanto para estudiantes como para profesionales.

Cómo usar un multímetro paso a paso

Preparación inicial

Paso 1: Verifica la batería Asegúrate de que tu multímetro tenga suficiente carga. La mayoría usa baterías de 9V.

Paso 2: Conecta las puntas correctamente

• Punta negra al terminal COM
• Punta roja al terminal VΩmA (para mediciones generales)

Paso 3: Selecciona el rango adecuado Si no conoces el valor aproximado de lo que vas a medir, empieza siempre por el rango más alto para evitar daños.

Mediciones básicas con ejemplos prácticos

1. Cómo medir voltaje (tensión eléctrica)

El voltaje se mide siempre en paralelo al componente o fuente que deseas evaluar. Esto significa que colocas las puntas del multímetro tocando los dos puntos donde quieres saber cuánta “presión eléctrica” hay, sin desconectar nada del circuito.

Ejemplo práctico: Medir una pila AA

1. Gira el selector a DCV (voltaje en corriente directa)
2. Selecciona un rango mayor al esperado (20V si esperas 1.5V)
3. Coloca la punta roja en el polo positivo (+) de la pila
4. Coloca la punta negra en el polo negativo (-)
5. Lee el valor en pantalla (una pila nueva debe mostrar aprox. 1.5V)

Resultado:

• 1.5V – 1.6V: Pila en buen estado
• 1.2V – 1.4V: Pila con carga media
• Menos de 1.0V: Pila descargada

2. Cómo medir resistencia

Las resistencias se miden con el circuito apagado y sin alimentación. Piensa en ello como medir qué tan angosta es una manguera: necesitas que no haya agua fluyendo para hacerlo correctamente.

Ejemplo práctico: Verificar una resistencia de 1kΩ

1. Desconecta la resistencia del circuito (o al menos una terminal)
2. Gira el selector a Ω (ohmios)
3. Selecciona el rango 2kΩ o 20kΩ
4. Toca ambas terminales de la resistencia con las puntas
5. Lee el valor (debe mostrar cerca de 1000Ω o 1.00kΩ)

Tolerancia: Las resistencias tienen un margen de error (generalmente ±5% o ±10%), que es completamente normal en la fabricación. Es como cuando una regla no es 100% exacta. Una lectura de 950Ω a 1050Ω es perfectamente aceptable para una resistencia marcada como 1kΩ con tolerancia del 5%.

3. Cómo probar continuidad

La función de continuidad emite un sonido cuando detecta un circuito cerrado (resistencia muy baja). Básicamente, el multímetro te dice con un “beep” si la electricidad puede pasar de un punto a otro sin problemas.

Ejemplo práctico: Verificar un cable

1. Gira el selector al símbolo de continuidad (parece un diodo o altavoz)
2. Toca ambas puntas del multímetro entre sí (debe sonar)
3. Coloca cada punta en un extremo del cable
4. Si suena = cable en buen estado
5. Si no suena = cable roto internamente

Esta función es perfecta para:

• Verificar fusibles quemados
• Detectar cables cortados
• Comprobar pistas en circuitos impresos

4. Cómo medir corriente (amperaje)

⚠️ PRECAUCIÓN: Medir corriente es más riesgoso. La corriente se mide en serie, lo que significa que debes interrumpir el circuito (como cortar un cable) e insertar el multímetro en medio del camino para que la electricidad pase a través de él. Es como poner un medidor en medio de una tubería para saber cuánta agua pasa por segundo.

Ejemplo práctico: Medir consumo de un LED

1. Gira el selector a DCA (corriente directa)
2. Para corrientes bajas (menos de 200mA), usa el terminal VΩmA
3. Para corrientes altas (hasta 10A), usa el terminal 10A
4. Abre el circuito e inserta el multímetro en serie
5. Lee el consumo en la pantalla

Importante: No midas corriente en paralelo como el voltaje. Esto es como conectar directamente los dos polos de una batería con un cable: crea un cortocircuito que puede quemar el fusible interno del multímetro o dañarlo permanentemente.

Errores comunes al usar un multímetr

Error 1: Medir corriente en paralelo

Este es el error más común y peligroso. Cuando mides corriente en paralelo (como si fuera voltaje), estás creando un cortocircuito: un camino directo sin resistencia que deja pasar toda la electricidad de golpe. Esto causa chispas, quema fusibles y puede dañar el multímetro.

Solución: Recuerda siempre con esta regla simple:

• Voltaje = en paralelo (tocas dos puntos sin desconectar nada)
• Corriente = en serie (abres el circuito y conectas el multímetro en medio)

Error 2: Seleccionar el rango incorrecto

Si el rango es muy bajo (por ejemplo, intentas medir 220V en el rango de 20V), puedes dañar el instrumento. Si es muy alto (medir 1.5V en el rango de 1000V), la lectura será imprecisa o mostrará solo ceros.

Solución: Empieza siempre por el rango más alto disponible y ve bajando. Es como buscar una estación de radio: empiezas en general y luego ajustas fino.

Error 3: Medir resistencia en circuitos energizados

Medir resistencias con el circuito encendido es como intentar medir el ancho de una manguera mientras el agua está corriendo: el agua (electricidad) interfiere con tu medición y además puede dañar tu instrumento.

Solución: Apaga y desconecta siempre la alimentación antes de medir resistencias. Idealmente, saca el componente del circuito o al menos desconecta una de sus terminales.

Error 4: No verificar las puntas de prueba

Cables rotos o puntas desgastadas dan lecturas incorrectas.

Solución: Prueba la continuidad de tus cables periódicamente.

Consejos de seguridad al usar multímetros

La seguridad es fundamental cuando trabajas con electricidad:

1. Nunca midas voltajes superiores a los especificados por tu multímetro (generalmente 600V o 1000V máximo)
2. Usa guantes aislantes cuando trabajes con voltajes superiores a 50V
3. Verifica la categoría CAT de tu multímetro (viene impresa en el aparato):
   • CAT I: Circuitos de baja tensión (proyectos de electrónica básica)
   • CAT II: Electrodomésticos y aparatos conectados a enchufes
   • CAT III: Instalaciones fijas dentro de edificios (tableros eléctricos)
   • CAT IV: Mediciones en la acometida principal (donde entra la luz a tu casa)
   Estas categorías indican qué tan protegido está el multímetro contra picos de voltaje. Nunca uses un CAT I para medir instalaciones eléctricas de una casa.
4. No toques las puntas metálicas mientras realizas mediciones en circuitos energizados
5. Revisa el estado de las puntas antes de cada uso; cables pelados o rotos son peligrosos
6. Trabaja con una mano cuando sea posible (mantén la otra en tu bolsillo o atrás). Esto evita que, en caso de tocar algo energizado, la corriente atraviese tu pecho y corazón. La electricidad busca el camino a tierra, y si usas ambas manos, ese camino puede ser: mano → brazo → pecho → brazo → mano.
7. Descarga capacitores antes de medirlos; estos componentes son como pequeñas baterías que pueden almacenar cargas eléctricas peligrosas incluso después de desconectar el equipo. Un capacitor grande puede darte una descarga fuerte incluso horas después de apagar el circuito.

Preguntas frecuentes sobre multímetros

❓ ¿Qué es un multímetro y para qué sirve?

Un multímetro es un instrumento de medición que combina voltímetro, amperímetro y óhmetro en un solo dispositivo. Sirve para diagnosticar problemas eléctricos, verificar componentes electrónicos y realizar mediciones de voltaje, corriente y resistencia en circuitos.

❓ ¿Cuál es el mejor multímetro para principiantes?

Para estudiantes y principiantes, recomendamos un multímetro digital básico con:

• Medición de voltaje AC/DC
• Medición de corriente hasta 10A
• Medición de resistencia
• Función de continuidad con señal sonora
• Protección contra sobrecarga

En Astros Electrónica tenemos opciones desde $250 pesos ideales para empezar.

❓ ¿Cómo sé qué rango seleccionar?

Si desconoces el valor aproximado, sigue esta regla de oro:

1. Empieza por el rango más alto disponible (por ejemplo, 1000V si vas a medir voltaje)
2. Si la lectura es muy baja o muestra ceros a la izquierda (como 0.001), reduce el rango gradualmente (pasa a 200V, luego a 20V, etc.)
3. Busca el rango que te dé la lectura más precisa sin que el número parpadee o muestre “OL” (sobrecarga)

Los multímetros con auto-ranging (rango automático) hacen esto por ti: seleccionan el mejor rango automáticamente. Son más caros pero ideales para principiantes.

❓ ¿Por qué mi multímetro muestra “OL” o “1”?

“OL” (Over Limit) o “1” intermitente indica que:

• El valor medido excede el rango seleccionado (selecciona un rango mayor)
• En medición de resistencia: circuito abierto (sin continuidad)
• Puntas mal conectadas o batería baja

❓ ¿Cada cuánto debo calibrar mi multímetro?

Los multímetros digitales básicos no requieren calibración frecuente. Sin embargo:

• Uso profesional: Calibración anual recomendada
• Uso doméstico/estudiantil: Verificación cada 2-3 años
• Señales de descalibración: Lecturas inconsistentes o imposibles (ej. pila de 1.5V marcando 2.8V)

Conclusión

Dominar el uso del multímetro es una habilidad fundamental para cualquier persona interesada en la electrónica, desde estudiantes de ingeniería hasta técnicos profesionales. Con esta guía paso a paso, ahora sabes cómo usar un multímetro correctamente para medir voltaje, corriente y resistencia de manera segura y precisa.

Recuerda los puntos clave:

• Conecta siempre las puntas en los terminales correctos
• Selecciona el rango adecuado antes de medir
• Voltaje en paralelo, corriente en serie
• Nunca midas resistencias con el circuito energizado
• Prioriza tu seguridad en todo momento

La práctica constante te dará confianza y precisión. Empieza con mediciones simples como pilas y resistencias, y gradualmente avanza a circuitos más complejos.
